一、系統簡介
本控制系統的設計目標是在選煤廠建立以科學為基礎、減人增效、以效益為目標的現代化選煤廠。在控制系統中我們采用德國西門子高端產品S7-400系列PLC作為現場控制及數據采集系統的控制主機,對其產品性能、使用技術以相當成熟,目前在國內很多大中型選煤廠都有很好的應用。對它的先進性、可靠性、以獲得大家的認同。而且西門子系列PLC在國內、國際有很高的市場占有率,備品備件豐富。
通過控制系統的建立為以后選煤廠建立以實踐知識為基礎的模糊控制選煤廠奠定基礎。并融入密度子系統、工業電視子系統,及計算機信息管理子系統于一體,可提高選煤廠集中控制系統自動化水平。
二、系統功能
具備集中聯控、就地起動、遠程單機起動、遠程自動、檢修等操作方式;
生產集中控制子系統起車(或故障)時,工業電視監視器可觀察到正在起車(或故障)的設備所在區域,實現工業電視系統跟蹤監視;

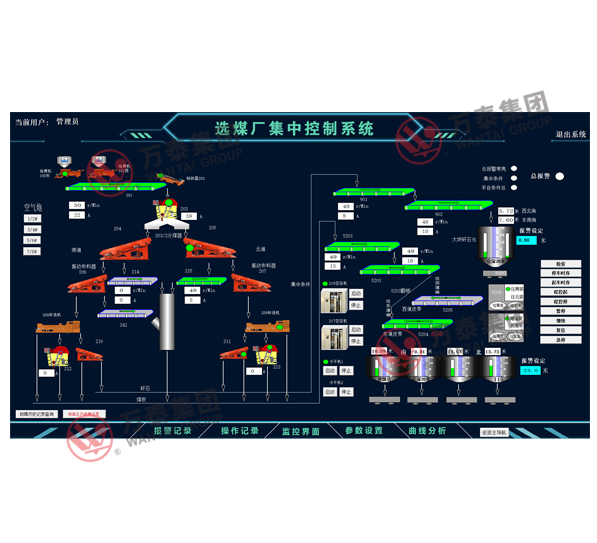

可實時顯示工藝設備的工作狀態和工藝參數,提供歷史數據查詢、故障報警查詢、操作記錄和設備運行時間查詢等功能;
具有常規管理功能,如報表的編制、打印,歷史數據記錄、顯示,設備運行時間統計等;
具有聯網功能,系統可方便地實現與上一級系統的聯網,實現數據的雙向傳輸。
三、系統特點
集中控制系統采用分散型控制系統結構,將控制分站設置在各配電點,可大大節省控制電纜,某個分站的故障不會導致整個生產系統的癱瘓,提高了控制系統的可靠性,特別適用于選煤廠各生產環節在空間布置上較為分散、各生產環節又具有相對獨立性的場合。
各控制分站具有獨立的控制功能,當所管轄的區域設備故障時,能立即實現故障保護,同時將故障通知上位機,可提高系統的響應速度。
集中控制系統通訊方式有MODBUS\PROFIBUS\以太網等,多種通訊方式可供選擇,擴展分站、連入其它網絡都比較方便。
