產品概述

KT616礦用無線通信系統的通信技術具有跨越性強、布置簡單等特點，在煤礦井下通信中有相對較為廣泛的應用，已經形成由有線通信向有線、無線共存直至完全無線通信的發展趨勢。無線通信對于環境差、巷道分布多以及干擾信號源多等因素具有較強的克服能力，受到越來越多煤礦企業的青睞。

KT616礦用無線通信系統的通信技術的優勢在于技術方面的長距離能力。無線通信技術在高性能、遠距離、低功耗，支持大規模組網，測距和定位等方面突出的特點，這使得該方案（終端+網關）成為物聯網大規模推廣應用的一種理想的技術選擇。

系統特點優勢

1、跨越性強、布置簡單

2、用于礦井4G信號無縫覆蓋，實現移動信息共享
3、無線覆蓋范圍：無遮擋半徑400米
4、Volte網絡通話、視頻回傳
5、無線應急通信
6、移動監控巡查
7、應急調度

系統功能特點

1、綜合業務
實現地面與井下的無線信號覆蓋，提供提供語音、數據、高清視頻、短消息、定位等功能；提供呼叫、強插、強拆、監聽、會議、錄音等調度功能。
2、4G專網
地面調度電話可以通過核心網直呼井下任意專網手機用戶用戶，但必須通過核心網的管理，允許接入或呼出，可以有效確保安全管理。
3、綜合組網
除能實現傳統的4G網絡覆蓋外，還能和我司有的監控系統和人員精準定位綜合組網。
4、系統分布式
天饋實現單基站對復雜巷道環境進行有效的、無盲區覆蓋。
5、組成靈活、覆蓋廣
2個基站即可組成系統，覆蓋范圍廣，單基站手機信號覆蓋距離≥800m，最大拉遠距離40km。
6、系統容量大
支持10000注冊用戶，SIP支持注冊1000個用戶，支持500路以上語音并發，并支持堆疊擴容。
7、無線中繼
井下支持末級無線中繼連接，方便設備拆裝，特別適合采掘面無線覆蓋。
8、快速高效
系統巡檢時間短，可快捷的掌握井下動態；系統軟件運行高效，畫面響應時間短。
9、組網靈活
系統組成鏈路可環網鋪設（針對整改或新建礦井）、可一拖N機鋪設、一對一鋪設（適用有空余光纖鏈路的礦井）。
10、可靠性高
支持環形組網，在光纖鏈路遭到破壞時可以自動完成鏈路切換。信號擴展采用天饋系統覆蓋的方式，從而實現信號穩定、傳輸距離遠、區域全覆蓋。
11、穩定可靠
系統產品采用工業級器件生產，保證在惡劣環境下連續正常運轉；系統軟件連續運行無故障，為煤礦安全生產提供可靠的支撐。
12、高度自動化
系統能自動監測井下人員、車輛的精準位置，設備和人員在井下運動的時間，并自動實現人員的考勤統計、車輛的使用記錄等，整個過程自動完成。
13、技術先進
提供一個綜合礦井無線移動通訊平臺。系統支持成熟的4G信號在一個設備上同時提供；使覆蓋區信號質量與地面公共移動網絡相同，該指標遠高于目前所有的礦井無線通訊系統。煤礦人員精準采用了先進的UWB通信系統和非接觸式信息識別、采集處理技術，傳輸距離遠，抗干擾性強，功耗低，系統性能先進，功能強大。
14、系統軟件功能強大
完備的數據統計與信息查詢軟件，具備專用數據庫管理系統，包括工人通過坑道的信息采集和統計分析系統、考勤作業的統計與管理分析系統、顯示并打印各種統計報表資料，可通過地圖和列表等多種方法實現顯示，異常情況（包括無效標識卡、禁區人員進入）報警呼叫，并提供數據自動備份和恢復工具。
15、擴展能力強
系統產品采用巷道壁掛式設計，安裝方便，直接接入井下環網即可，可在短時間內快速安裝并投入使用，根據需要可隨時擴大監控區域。
16、超強的兼容性
系統的井下設備只負責無線信號的覆蓋，所有交換設備和信息處理單元全部有井上設備完成，使系統具備超強的兼容性，可根據技術發展的需要及時快速的對系統的更換或升級。

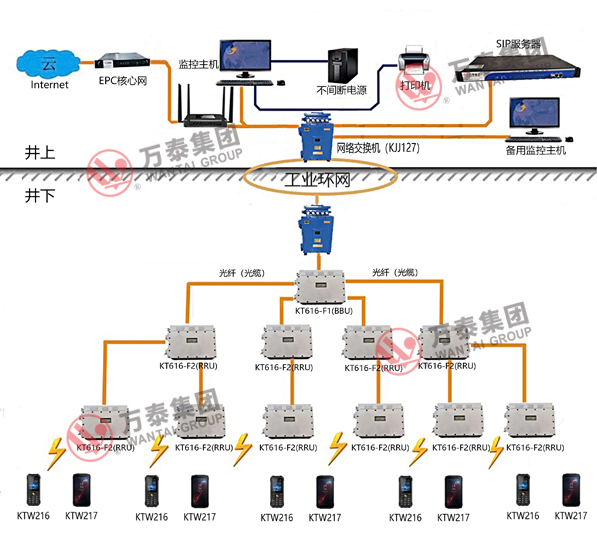

系統主要設備介紹

核心網服務器

用戶連接：包括移動性管理、呼叫管理、交換/路由、錄音通知；
用戶管理：用戶描述、用戶通信記錄、安全性、安全性措施；
承載連接：作為承載網絡提供到外部網絡的接口；
CPU頻率：2.6GHz；
CPU核心：16核；
CPU線程數：32線程；
尺寸：158.1×73.1×8.8mm；
內存類型：DDR4；
內存容量：16GB；
固態硬盤：256GB；
硬盤接口類型：SAS；
硬盤容量：1T*3；
最大硬盤容量：16TB；

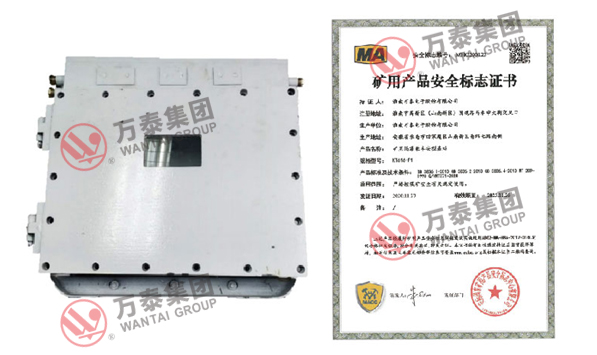

KT616-F1礦用隔爆兼本安型基站

基帶處理單元（BBU)：上下行數據基帶處理，調制、解調、編解碼信號傳輸功能，上聯傳輸，下聯RRU信令處理、資源管理和操作維護功能。
帶載能力：1個BBU vs 8個RRU。
供電電源：a)額定電壓：AC127V；
b)工作電流：≤2A。
以太網電信號接口
a)接口數量：5個；
b)傳輸協議：TCP/IP協議；
c)傳輸速率：10Mbps/100Mbps /1000Mbps（自適應）；
d)最大傳輸距離：100m（電纜型號：MHYV4×2×1/0.97mm）。
光口接口傳輸
a)接口數量:3個；
b)傳輸協議：TCP/IP協議；
c)波長：1310/1550nm；
d)標稱傳輸速率：1.25Gbps；
e)光發射功率：-10dbm～5dbm；
f)接收靈敏度：≤-20dBm；
g)最大傳輸距離：10km（使用MGTSV4B礦用單模光纜）。
功能
基站具有通過以太網電信號接口/光信號接口的數據傳輸功能。

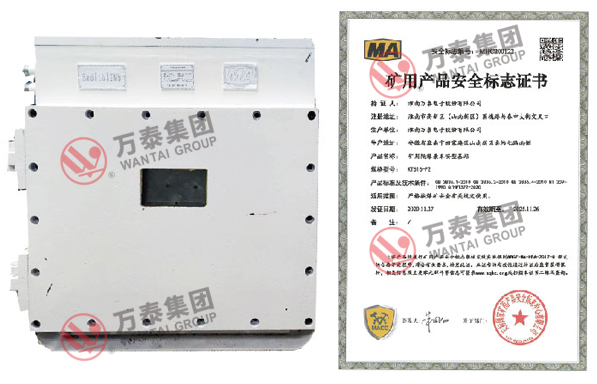

KT616-F2礦用隔爆兼本安型基站

傳輸接口：具有3個千兆光口，5個千兆電口。
與KTW217礦用本安型手機之間的無線通信。
最大容量：基站通話大于96個。
備用電源
a)轉換時間：≤500ms；
b)充電電流：≤1A；
c)最高充電電壓：31.5V；
d)充電截止電壓：29.4V；
e)放電終止電壓：21.7V；
f)工作時間：≥2h；
供電電源
額定工作電壓：AC127V；
基站具有初始化參數設置和掉電保護功能，初始化參數可通過網絡輸入和修改。
基站具有工作狀態，通信狀態指示等功能。
平直大巷或斜巷中，單基站覆蓋半徑不小于800米，一個基站標配2個天線，在岔口處或變坡點加配多個天線，實現各個方向信號全覆蓋。

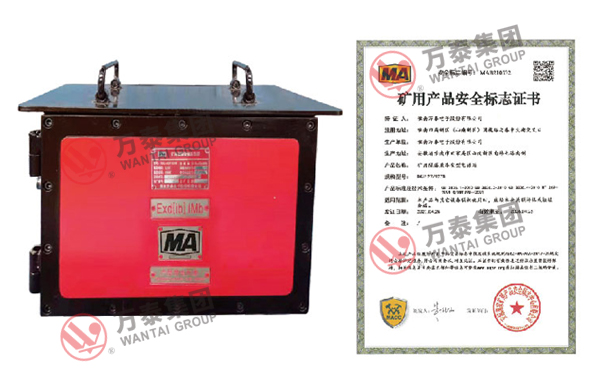

礦用隔爆兼本安型電源箱DXJ127/127B

額定工作電壓：AC127V/50Hz；
具有一路AC127V電源輸出；
最大輸出電壓：≤129.5V；
額定工作電流：0.5A；
最小輸出電壓：≥124.5V；
過流保護：≤1.9A；
接口數量：1路；
傳輸速率：115200bps；
傳輸方式：以太網電信號傳輸；
最大傳輸距離：≥5m；
額定輸入視在功率：≤250VA；
電池組最大充電電壓：≤27.5V；
電池組最大充電電流：≤1.3A；
轉換時間（帶負載）：≤500ms；
工作時間（額定負載）：≥2h。

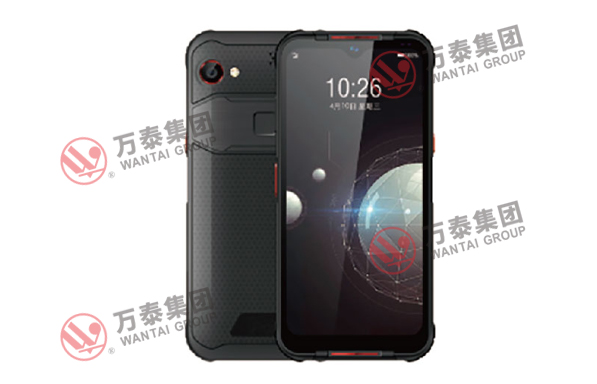

KTW216礦用本安型手機

防爆型式：礦用本安型；
攝像頭：前置800萬/后置1600萬像素；
內存存儲：6G RAM +128G ROM；
網絡：全網通、雙卡雙待，支持VoLTE高清視頻通話；
通話功能：選呼、組呼、全呼、急呼，超出服務區提示、信道繁忙提示；
應用功能：拍照、攝像、錄音、藍牙4.0，wifi；
其它：長時間待機與通話、低電壓報警；

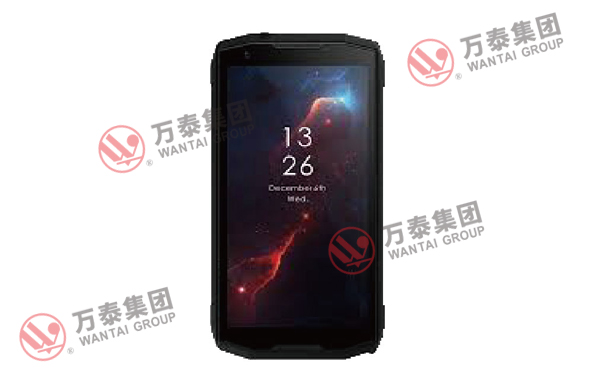

KTW242礦用本安型手機

防爆型式：礦用本安型；
顯示屏：6.3寸1520x720全面屏；
存儲：3G / 4G RAM +32G/ 64G ROM；
網絡：雙卡雙待、全網通，支持VoLTE高清視頻通話；
主要功能：拍照、攝像、錄音、藍牙、WiFi、低電壓報警；

KTW217礦用本安型手機

防爆型式：礦用本安型；
顯示屏：5寸高清電容式觸摸屏，1280*720分辨率；
網絡：全網通、雙卡雙待，支持VoLTE高清視頻通話；
攝像頭：前置500萬/后置1600萬像素；
存儲：3G RAM+32G ROM，TF卡最高支持32GB；
通話功能：選呼、組呼、全呼、急呼、超出服務區提示、信道繁忙提示；
應用功能：拍照、攝像、錄音、WiFi、藍牙4.0、內置GPS芯片、支持FM；
防護等級：IP68防水、防塵、抗震、防腐、防摔、防爆；
電池：5700mAh鋰電池，長時間待機通話、低電壓報警；
