系統簡介
我司研發生產的KJ1337煤礦人員管理系統，采用國際最新UWB精確定位技術，非接觸式實時采集靜態、動態目標遠離讀卡分站的距離信息，結合光纖網絡傳輸，經后臺定位算法對距離信息的定位計算，得出目標的位置信息并顯示于煤礦地形圖中，靜態誤差小于30cm，理想狀態下可小于10cm。
該系統能夠及時、準確地將井下各個區域人員和設備的動態情況反映到地面計算機系統，使管理人員可隨時掌握井下人員、設備的分布狀況和每個礦工的運動軌跡，便于更加合理的調度和管理。
通過數據庫及web等技術的應用，系統實現了對下井人員的考勤、統計、查詢等管理功能。當事故發生時，救援人員也可依據系統所提供的數據、圖形，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援的工作效率。

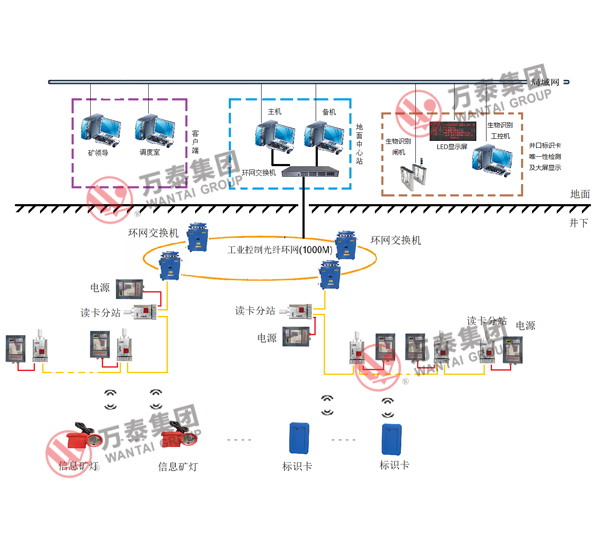

系統組成
系統硬件由隔爆兼本安型千兆交換機、礦用本安型讀卡分站、標識卡、本安型信息礦燈、礦用隔爆兼本安型直流穩壓電源、避雷器、UPS和其他必要設備及軟件等組成。系統中主要設備見下表。
系統主要功能、特點、技術指標
系統主要功能
1、考勤功能
能夠精確統計礦工入井、升井時間，并可按班次、部門生成多種靈活的考勤統計報表。
2、精確定位功能
能夠檢測到員工及車輛在井下的具體位置，定位靜態精度為＜30cm。
3、聯網上傳功能
根據需要，能將定位數據上傳至集團公司、安監局等上級部門大數據平臺。
4、自診斷功能：
當設備出現故障時，系統能自動診斷出故障，并有相應的顯示和報警信號。
5、權限管理
具有操作權限管理，授權后才能進行功能操作。
6、雙機熱備功能
采用一主一備方式，主機故障時備機自動運行。
7、井口大屏顯示功能
實時在井口大屏上顯示下井人員基本信息。
8、軌跡跟蹤功能
能夠?qū)氯藛T行進路線進行跟蹤記錄，生成歷史行進軌跡。
9、豐富的地圖功能
提供動態的可放大縮小的礦圖，顯示各個員工的具體位置。
10、多系統融合功能
根據需要，能與其他監測監控系統融合，提供定位信息。
11、管理功能
a.特種作業人員的管理 b.超時、超員人員的管理
c.車輛、設備的管理 d.救援報警、禁區報警等報警管理
12、實時統計功能
能夠?qū)碌V工的分布情況、分布區域?qū)崟r(shí)監測，實時監測全礦井井下礦工總數、采煤工作面礦工總數、掘進工作面礦工總數、其他區域礦工總數。
13、井口唯一性檢測功能
判斷下井人員有無帶卡、可與其他生物識別技術（如人臉、虹膜）相結合，判斷人員信息與標識卡信息是否一致。
系統特點
1、技術先進
KJ1337礦用人員精準定位系統采用了先進的UWB通信系統和非接觸式信息識別、采集處理技術，傳輸距離遠，抗干擾性強，功耗低，系統性能先進，功能強大。軟件采用先進的svg地圖管理模式，數據庫采用主流的MySql大型數據庫。
2、高度自動化
系統能自動監測井下人員、車輛的精準位置，提供設備和人員在井下的活動軌跡，實現人員考勤統計，整個過程自動完成。
3、穩定可靠
系統產品采用工業級器件生產，保證在惡劣環境下連續正常運轉；系統軟件連續運行無故障，為煤礦安全生產提供可靠的支撐。
4、快速高效
系統巡檢時間短，可快捷的掌握井下動態；系統軟件運行高效，畫面響應時間短。
5、系統軟件功能強大
完備的數據統計與信息查詢軟件，具備專用數據庫管理系統，包括工人通過坑道的信息采集和統計分析系統、考勤作業的統計與管理分析系統、顯示并打印各種統計報表資料，可通過地圖和列表等多種方法實現顯示，異常情況（包括無效標識卡、禁區人員進入）報警呼叫，并提供數據自動備份和恢復工具。
6、擴展能力強
系統產品采用巷道壁掛式設計，安裝方便，直接接入井下環網即可，可在短時間內快速安裝并投入使用，根據需要可隨時擴大監控區域。
系統主要技術指標
1、最大位移速度
識別卡能被系統正確識別所允許的最大移動速度，≤17m/s。
2、誤碼率
誤碼率不大于10-8。
3、最大傳輸距離
識別卡與讀卡分站之間的無線傳輸距離不小于400m。
雙機切換時間
從工作主機故障到備用主機投入正常工作時間小于2min。
4、最大監控容量
系統中最大可連接讀卡分站2048個；系統中識別卡數量不小于65535個。
最大巡檢周期
系統最大巡檢周期不大于(5s)。
5、畫面響應時間
調出整幅畫面85%的響應時間應小于2s，其余畫面小于5s。
6、并發識別數量
攜卡人員以最大位移速度同時通過基站識別區時，系統能正確識別標識卡數≥200。
7、識別卡電池壽命
識別卡采用可充電電池，電池每次充滿電的情況下能連續工作時間不小于7天。
8、漏讀率
指攜卡人員以最大位移速度和最大并發數量通過識別區時，系統漏讀和誤讀的最大數量與通過識別區的識別卡總數的比值，漏讀率不大于10-4。

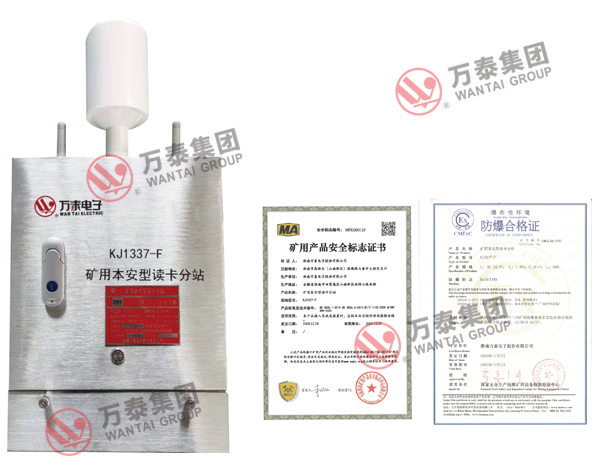

KJ1337-F礦用本安型讀卡分站
KJ1337-F礦用本安型讀卡分站用于識別煤礦井下的標識卡。采用本安電路設計，可在較大的范圍內同時識別許多標識卡，具有無線功率低、識別率高、穩定可靠等優點，集識別、處理、存儲、上傳功能于一體。
主要功能
1、讀卡分站具有與本安型信息礦燈、標識卡雙向通訊的功能；
2、讀卡分站具有與數據通訊接口或傳輸設備通訊的功能；
3、讀卡分站具有通訊信號中斷后的數據存儲和續傳功能；
4、讀卡分站具有接收本安型信息礦燈照片、語音數據的功能；
5、讀卡分站具有電源指示、工作狀態指示功能；
6、讀卡分站具有時間標記功能。
技術參數
防爆型式：礦用本質安全型；
防爆標志：Exib I Mb；
工作電壓：DC 12V；
工作電流：≤680mA；
傳輸接口數量:2光4電；
傳輸速率：電口100Mbps，光口1000Mbps；
傳輸協議：TCP/IP以太網信號傳輸；
傳輸距離：電口100m；光口20km；
UWB無線傳輸：調制方式：UWB；
中心頻率：（3.5±0.5）GHz；
發射功率：（0～20）dBm；
最大傳輸距離：400m（無遮擋）。
GFSK無線傳輸：調制方式：GFSK；
中心頻率：2.45±0.05GHz；
發射功率：（-10～10）dBm；
最大傳輸距離：200m（無遮擋）。
KJ1337-K標識卡、KLX8LM（A）本安型信息礦燈

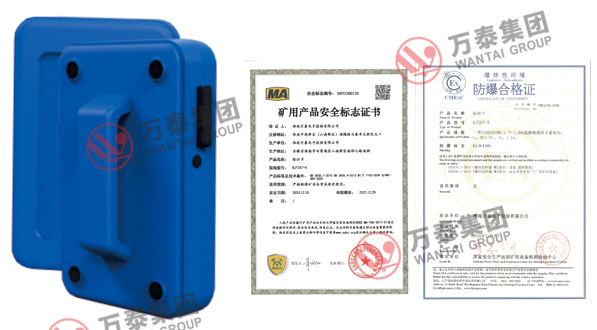

KJ1337-K標識卡
KJ1337-K標識卡是一種有源標識卡，采用本安電路設計，性能穩定，工作可靠，操作維護簡單、信號傳輸能力強，便于人員攜帶。標識卡具有雙向通信功能，可實現井下人員身份識別和定位，在發生危險時能夠向地面發出求救信號。
主要功能
1、具有發送無線編碼信號的功能
2、具有緊急呼救按鈕
3、具有輸出電池欠壓警告信號的功能
4、具有雙向通訊的功能
技術參數
防爆型式：礦用本質安全型；
防爆標志：Exib I Mb；
電池參數：標識卡由單節可更換1000mAh鋰電池供電，充滿電可連續工作7天；
標識卡與讀卡分站之間無線傳輸：調制方式：UWB；
中心頻率：（3.5±0.5）GHz；
發射功率：（-10～10）dBm；
傳輸距離：（0～400）m（無遮擋）。
工作電流及持續時間:待機電流：≤100μA；
待機時間：2000ms；
發射電流：≤150mA；
發射時間：＜1ms；
接收電流：≤150mA；
接收時間：≤10ms。

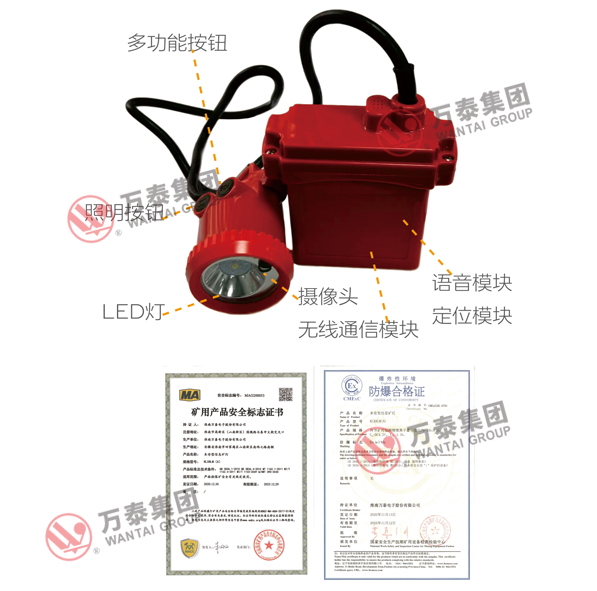

KLX8LM（A）本安型信息礦燈
KLX8LM(A)本安型信息礦燈采用大容量的鋰電池供電，集成了照明、UWB定位、語音對講及拍照功能，與上位機定時通訊，上傳定位、拍照等信息，接收調度臺下發信息。
主要功能
1、礦燈具有照明功能，有主光源和輔光源，照明時間不小于11小時；
2、礦燈具有人員定位功能；
3、礦燈具有語音對講功能；
4、礦燈具有拍照功能。
技術參數
防爆型式：礦用本質安全型；
防爆標志：Ex ia I Ma；
工作電壓：DC 3.7V；
工作電流：工作時＜1.5A，休眠時≤0.3A；
主光源發光強度：≥1cd；
電池容量：8Ah；
UWB無線傳輸：調制方式：UWB；
工作頻率：（3.5±0.5）GHz；
發射功率：（0～20）dBm；
調制方式：GFSK；
最大傳輸距離：400m（無遮擋）。
GFSK無線傳輸：調制方式：GFSK；
工作頻率：2.45±0.05GHz；
發射功率：(-10～10)dBm；
最大傳輸距離：200m（無遮擋）。
