電能安全管理云平臺

聯系官網專員
資訊熱線

0554-4331717

下載產品手冊

電力安全監測系統

“云計算”結合電力系統, 通過電務云最大限度的整合電力系統現有資源,進行類比、分析,為系統提供“超級計算”能力,更加準確的實現電能損耗分析、智能預警功能。同時,各類設備、儀器共享,用戶按需配用,每個用戶都感覺是以獨占的形式在使用資源,卻無需為此購買。


電能安全管理云平臺介紹

電能安全管理平臺是一種基于大數據的新型配電管理平臺,應用“互聯網+”概念,使所有配電室升級到“云平臺“。WTDQ-3000電能安全管理云平臺系統是基于Windows操作系統,在一體化的支撐環境上,實現變電站自動化、配電自動化、調度自動化、電能量計費、變電站管理、能源管理及智能運維、無人值守等眾多應用功能。

整體方案分為:

24小時遠程監測方案

萬泰智能運維平臺方案

就地在線溫度監測方案


電能安全管理系統模擬圖

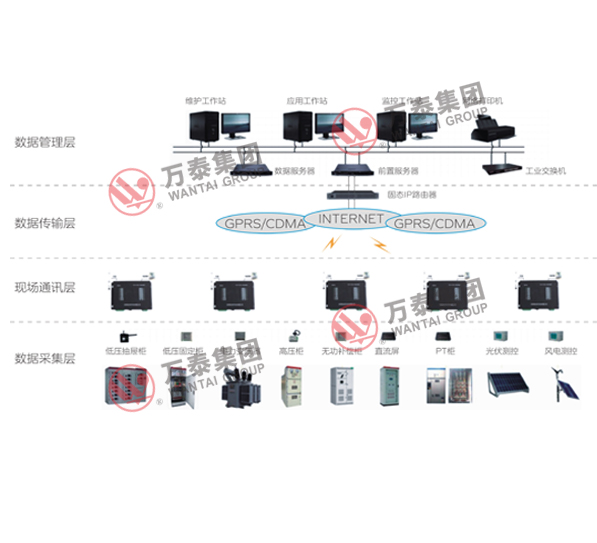

電能安全管理云平臺系統框架圖


界面展示

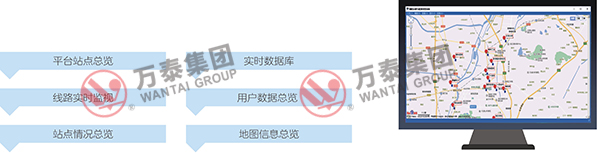

CS模式界面展示

平臺站點總覽

線路實時監視

站點情況總覽

實時數據庫

用戶數據總覽

地圖信息總覽


BS模式界面展示

平臺登錄界面

站點報警信息

線路節能分析

客戶用電分析

客戶購電管理

站點地圖總覽

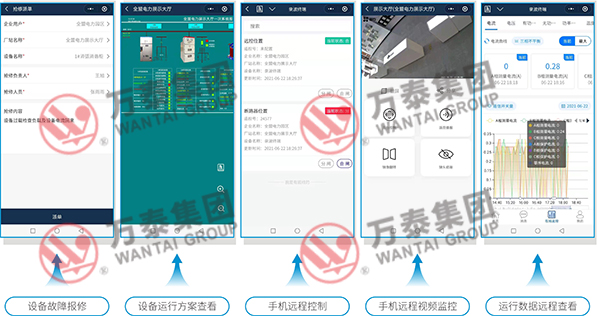

APP模式界面展示



事故處理演示


方案介紹





變電站實現云管理

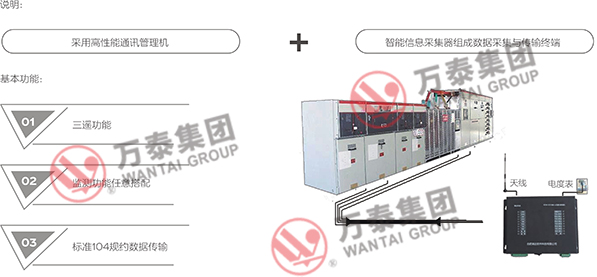

說明:采用高性能通訊管理機;智能信息采集器組成數據采集與傳輸終端

基本功能:三遙功能、監測功能任意搭配、標準104規約數據傳輸


萬泰電氣運維系統智能采集終端

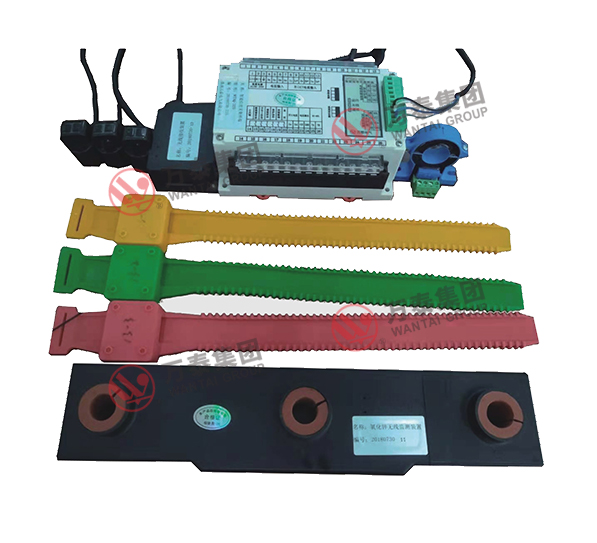

RDX-910A智能信息采集終端功能配置(安裝高壓柜或低壓固定柜)

基本功能

1、三相電流、三相電壓、總有功功率、無功功率、有功電度、泄漏電流、功率因數、單相有功功率、單相無功功率。

2、RS-485通訊、

3、4路非電量信號輸入(保護動作,斷路器狀態,控制回路斷線等)

4、3組開合式微型電流互感器(0-5A



WTDQ-350PT采集器(安裝于高壓PT柜)

基本功能


1電壓檢測

2、電纜表層溫度監測

3、PT柜狀態量檢測

4、可檢測站內站外弧光接地

5、可檢測站內站外金屬接地

6、電壓互感器各頻率鐵磁諧振

7、PT斷線

8、過壓、低壓告警


WTDQ-320智能信息采集終端功能配置(安裝高壓柜)

基本功能

1三相電流、三相電壓、總有功功率、無功功率、有功電度、泄漏電流、功率因數、單相有功功率、單相無功功率、三相電流諧波有效值、三相電壓諧波有效值等電量采集

2、6路非電量信號輸入(保護動作,斷路器狀態,控制回路斷線等)

3、RS-485通訊

4、無線通訊收發模塊

5、3組開合式微型電流互感器(0-5A

選配功能

1、無線信號接收模塊(無線轉RS-485

2、無線測溫

3氧化鋅(避雷器)無線監測

4、高壓電纜絕緣在線監測(微電流傳感器)


WTDQ-340智能信息采集終端功能配置(適用于低壓抽屜柜,安裝于出線電纜)

基本功能

1、單相電流、單相電壓、有功功率、無功功率、有功電度、無功電度、功率因數等電量采集。

2、電纜表層溫度監測

3可不停電安裝于電纜出線(低壓柜)

4、無線通訊收發模塊

5、3組開合式及穿刺取電電流互感器(0-1000A



5開關室溫度、濕度監測

6、電纜溝水位監測傳感器

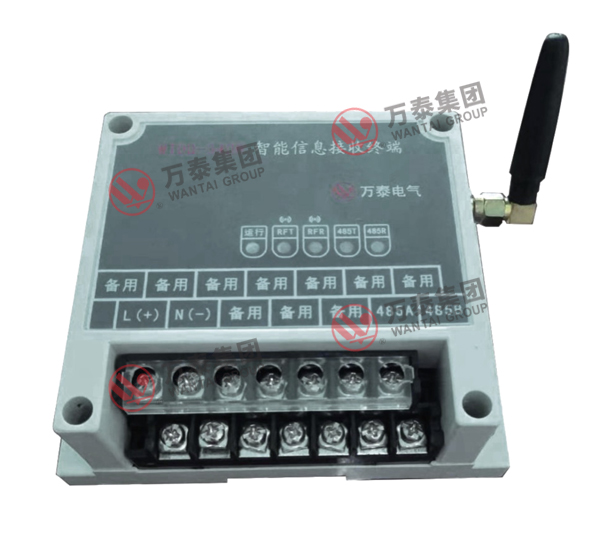

WTDQ-340R無線接收裝置(配RDX-940使用)

基本功能

集中接收RDX-940無線信號,每只可帶120RDX-940

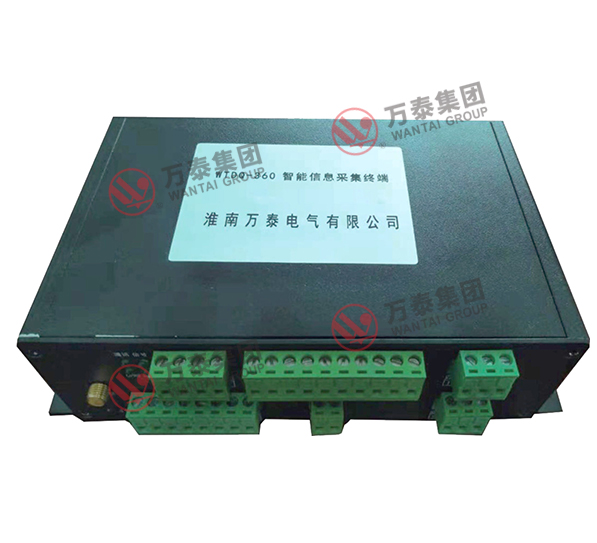

WTDQ-360直流屏采集器(安裝于直流屏)

基本功能

1電池電壓,控母電壓

2、絕緣檢測(+對地,-對地絕緣電阻)

3、兩回路三相交流電壓檢測

4電池充放電檢測

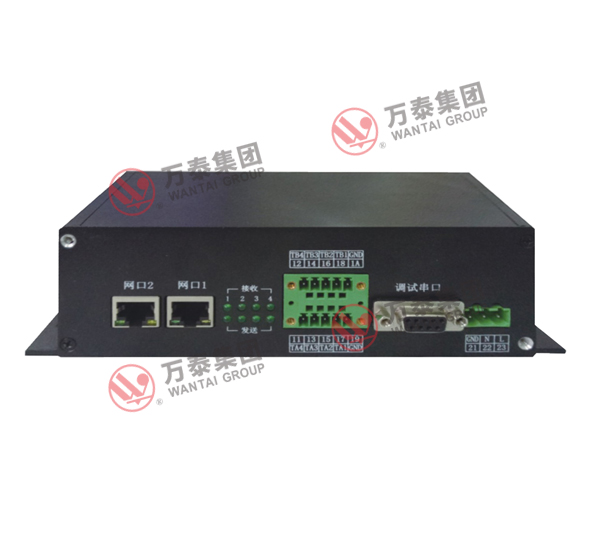

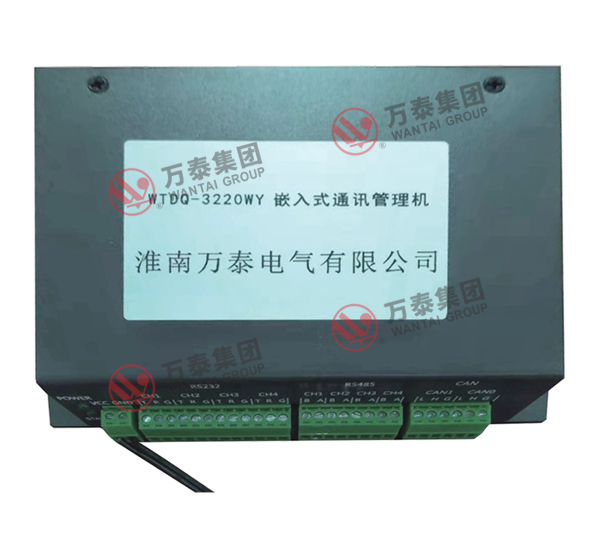

WTDQ-3220WY嵌入式通訊管理機

產品介紹

主控制單元采用STM32F407VE高性能M4核芯片,該芯片帶有512K  FLASH192K RAM、4個串口、一個高速以太網控制接口,芯片工作主頻可達到168MHz。

基本功能

1、4RS485總線接口

2、設置參數保存功能

3、通訊協議轉換上傳功能

4設置參數保存功能


5、無線WiFi聯網功能

6、210/100M以太網接口

7、4路繼電器開出

8、5路遙信量采集

選配功能

4G無限遠傳功能


WTDQ-9220嵌入式通訊管理機

產品介紹

采用主頻高達500M的高速DSP作為核心的雙CPU設計。采用嵌入式實時多任務的操作系統, 進行快速、全面的采樣、故障檢測與識別.具有標準化設計,具有安裝和接線方便、調試簡單、擴展組網容易、可靠性強、測量精度高等優點。

基本功能

1、4RS485總線接口,210/100M以太網接口,無線WiFi聯網功能。

2、具備歷史數據循環存儲功能,電源失電后保存數據不丟失,支持遠程調閱,歷史數據包括事件順序記錄、定點記錄、極值記錄、遙控操作記錄等。

3、信息安全(加密)

4、運行參數當?shù)丶斑h(yuǎn)方調閱與配置功能,配置參數包括零漂、變化閾值參數等。

5、終端固有參數的當?shù)丶斑h(yuǎn)方調閱功能,調閱參數包括終端類型及出廠型號、終端ID號、嵌入式系統名稱及版本號、硬件版本號、軟件校驗碼、通信參數及二次變比等。

6當?shù)丶斑h(yuǎn)方操作維護功能,支持程序遠程下載,提供當?shù)卣{(diào)試軟件或人機接口。

滿足通過通信口對設備進行參數維護,在進行參數、定值的查看或整定時應保持與主站系統的正常業務連接。

7、設置參數保存功能,通訊協議轉換上傳功能。具備雙位置遙信處理功能,支持遙信變位優先傳送。

8、具備電壓越限、負荷越限等告警上送功能。
