產品簡介
GGD 型交流低壓開關柜適用于小區、商場、學校、超市、變電站、廠礦企業等電力用戶交流 50Hz,額定工作電壓 400V,690V,額定工作電流 1000~3150A 的配電系統,作動力、照明及發配電設備的電能轉換、分配與控制之用。
GGD 型交流低壓配電柜是根據能源部,廣大電力用戶及設計部門的要求,按照安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點,可作為低壓成套開關設備的更新換代產品使用。
正常使用條件
環境溫度:-25℃~十40℃;
海拔: ≤2000m(超過2000米,需在訂貨時說明);
相對濕度:≤95%(25℃);
地震烈度:≤8度;
安裝環境:無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

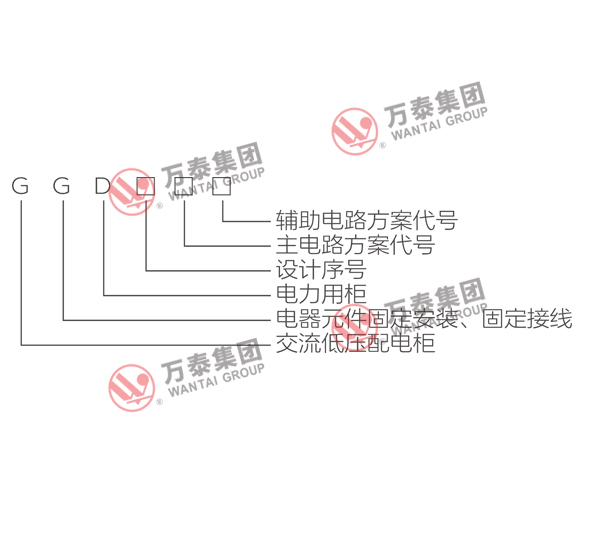

型號構成
產品特點
1、GGD 型交流低壓開關柜的柜體采用通用柜形式,構架用8MF 冷彎型鋼局部焊接組裝而成,并有20模的安裝孔,通用系數高;
2、GGD 柜設計時充分考慮到設備運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷的由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然風道,達到散熱的目的;
3、GGD 柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方、新穎;
4、柜體的頂蓋在需要時可拆卸,便于現場主母線的裝配和調整,柜頂的四角裝有吊環,用于起吊和裝運;
5、柜體的防護等級為 IP30,也可根據客戶要求制作。
