產品簡介
適用于三相交流 50Hz,額定電壓 690V 及以下,額定電流 4000A 及以下的三相四線制或三相五線制等電力系統,作為電能轉換、分配及控制之用。產品通過國家強制性產品認證(CCC 認證),符合國家相關標準,并經過長期的試運行考核。能廣泛用于發電廠、變電站、工礦企業、大樓賓館、居民小區、市政建設等各種低壓配電系統。
正常使用條件
環境溫度:-25℃~十40℃;
海拔: ≤2000m(超過 2000 米,需在訂貨時說明) ;
相對濕度:≤95%(25℃);
地震烈度:≤8度;
安裝環境:無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

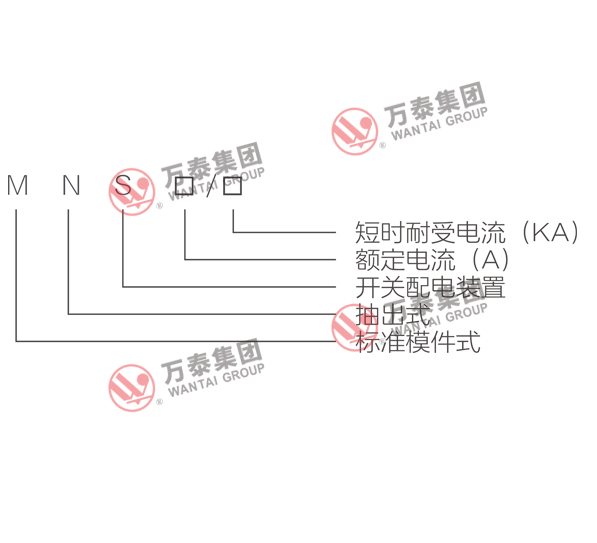

型號構成
產品特點
1、MNS 型低壓開關柜框架為組合式結構,基本骨架由 C 型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理,通過自攻鎖緊螺釘或 8.8級六角螺栓緊固連接成基本柜架,加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化(E=25mm)變化;
2、MNS 型組合式低壓開關柜的每一個柜體分隔為三個室,即水平母線室(在柜后部),抽屜小室(在柜前部),電纜室(在柜下部或柜前右邊)。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開,上下層抽屜之間有帶通風孔的金屬板隔離,以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故;
3、MNS 型低壓開關柜的結構設計可滿足各種進出線方案要求:上進上出、上進下出、下進上出、下進下出;
4、結構件通用性強、組裝靈活,以 E=25mm 為模數,結構及抽出式單元可以任意組合,以滿足系統設計的需要;
5、母線用高強度阻燃型、高絕緣強度的塑料功能板保護,具有抗故障電弧性能,使運行維修安全可靠;
6、各種大小抽屜的機械聯鎖機構符合標準規定,有連接、試驗、分離三個明顯的位置,安全可靠;
7、采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元,可以根據要求任意組裝;
8、采用高強度阻燃型工程塑料,有效加強了防護安全性能;
9、通用化、標準化程度高,裝配方便,具有可靠的質量保證;
10、柜體的防護等級為 IP30,也可根據客戶要求制作。
