一、產品簡介

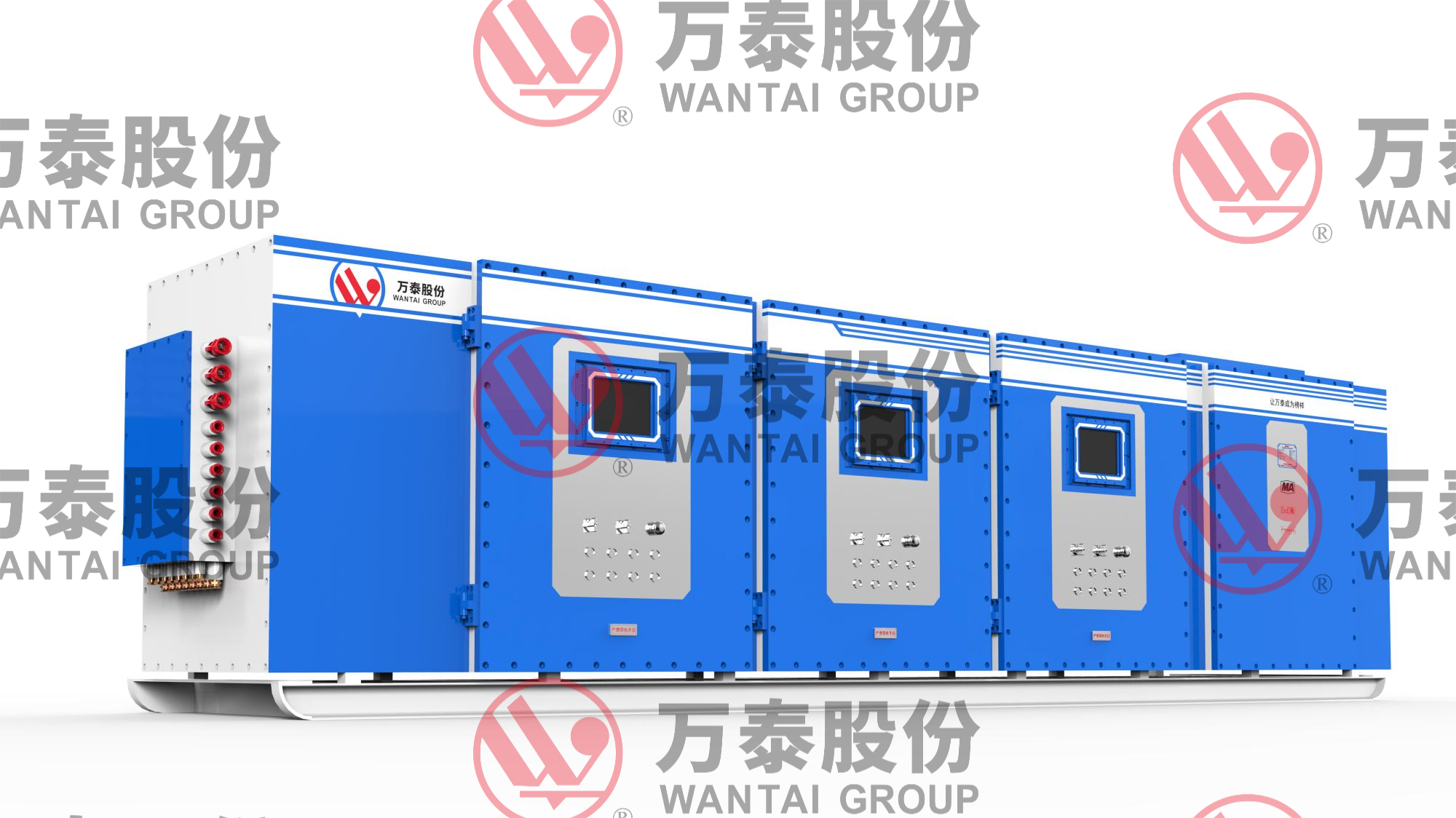

3300V系列礦用隔爆兼本質安全型高壓變頻器主要應用于煤礦具有煤塵、瓦斯等爆炸性危險環境中,作為交流電動機的變頻調速,適用于異步電機及永磁同步電機,具有啟動轉矩大、調速精度高、供電距離遠、節能高效、安全可靠等特點。
該系列產品整流單元采用12脈沖整流,有效降低變頻器對電網側的諧波干擾。母線側采用電容型儲能元件,并用均壓電阻平衡儲能電容兩端電壓值,直流單元上下側電壓均衡,中性點偏移小,充放電穩定。逆變單元采用NPC型三電平拓?fù)浣Y(jié)構,具有輸出容量大,輸出電壓高,電壓尖峰脈沖少,電流輸出諧波含量小等優點。
該產品適用于額定電壓3300V的刮板輸送機、轉載機、破碎機等設備的重載起動及全程調速,并可用于膠帶輸送機、乳化液泵站、永磁同步機及其他需要變頻調速的場合。
二、產品特點
l 采用先進的SVPWM空間矢量PWM調制方式控制,輸出轉矩大,0.5Hz即可達到150%額定轉矩,最大轉矩輸出可以達到220%;
l 變頻器采用12脈沖整流、 三電平逆變拓?fù)?,輸入輸出諧波小,滿足 EMC 標準要求;
l 內置輸出濾波單元,電機絕緣應力小,輸出電纜最長可達 3000 米;
l 采用殼體嵌入式水冷設計,冷卻效率高,設備體積小;
l 內置絕緣監測系統能夠?qū)崟r(shí)監測變頻器至電機間絕緣狀態,實現有效漏電保護;
l 自適應功率平衡功能,能夠提供精確的負載分配控制,功率不平衡度小于3%;
l 具備無線傳輸功能,實現程序傳輸及調試的無線操作;
l 采用模塊化結構設計,抽屜式安裝,采用滑道抽拉設計,可方便更換,無螺栓卡扣設計;
l 全中文顯示界面,本安觸摸屏,可通過屏幕完成參數設置與操作,安全可靠;
l 外置本安設計以太網口,方便程序調試及數據傳輸;
l 變頻器具有以太網、光纖、RS485 等通信接口,滿足智慧礦山標準通訊要求;
三、技術參數
產品名稱 |
礦用隔爆兼本質安全型高壓組合變頻器 |
|
額定輸入電壓(V) |
AC(2×1750V)、AC2×(2×1750V)、AC3×(2×1750V);50Hz |
|
電壓波動:±15% 頻率波動:±2.5% |
||
額定輸出特性 |
三相AC 0~3300V,0.5~50Hz(頻率最大可達400Hz) |
|
過載能力 |
150%額定電流60s;200%額定電流3s |
|
控制電機形式 |
異步電動機、永磁同步電動機、永磁同步電動滾筒 |
|
主要控制 |
調制方式 |
SVPWM空間矢量PWM調制 |
控制方式 |
矢量控制、VF控制 |
|
頻率精度 |
數字設定:最高頻率×±0.1%;模擬設定:最高頻率×±0.5% |
|
頻率分辨率 |
數字設定:0.01Hz;模擬設定:最高頻率×±0.1% |
|
轉差補償 |
自動轉差補償范圍:0~150%,開環穩速精度0.5%,閉環穩速精度0.02% |
|
載波頻率 |
依據內部溫度自整定,手動可調范圍0.7~16kHz |
|
加減速曲線 |
兩種曲線:直線和任意S曲線;七種加速時間(多步速度) |
|
顯示 |
顯示屏運行顯示 |
額定頻率、輸出頻率、電壓、電流、功率、電動機轉速、負載率等 |
故障狀態顯示 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
制動 |
制動方式 |
回饋制動、直流制動 |
制動轉矩 |
150%(最大可達220%) |
|
主要控制運行 |
起動轉矩 |
150%以上,零速轉矩0~100%可調 |
速度控制范圍 |
開環1:100,閉環1:1000(相對額定轉速) |
|
過程控制 |
內置PID調節器,可通過各類變送器形成閉環控制系統 |
|
自動電壓調整 |
電網電壓變化時,能自動適當?shù)馗淖兓绢l率,保護電動機負載能力 |
|
頻率設定 |
數字設定、模擬設定、控制面板給定、串行通訊給定、功率平衡給定 |
|
運行命令給定 |
控制面板給定、外接端子給定、串行通訊給定 |
|
模擬量輸入/輸出 |
0~10V,4~20mA |
|
運行控制功能 |
數字量輸入 |
10路可編程輸入,實現遠/近控、正/反轉、起/停,預置速度 |
模擬量輸出 |
轉速、負載、雙極性負載、PID變量均可外接儀表 |
|
開關量輸出類型 |
10路繼電器輸出(250V/10A觸點) |
|
開關量輸出 |
運行輸出、故障輸出、遠控狀態輸出 |
|
通訊功能 |
Modbus-rtu、Modbus-tcp、CAN通訊 |
|
環境 |
應用范圍 |
有瓦斯煤塵爆炸性氣體的危險場所 |
海拔高度 |
海拔高度不低于-1500m,不超過2000m(超過此海拔高度,需降容使用) |
|
環境溫度 |
-20℃~40℃ |
|
相對濕度 |
5%~95%RH(無冷凝) |
|
保護功能 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
防爆標志 |
Exdb[ib Mb]I Mb |
|
冷卻方式 |
循環水冷卻(或外供水冷卻) |
四、產品外形尺寸
功率等級 |
外形尺寸(長*深*高)(mm) |
重量(噸) |
630~1600kW |
3369×1100×1300 |
4.6 |
1800~2200kW |
3438×1214×1256 |
5.0 |
2×630~1600kW(兩組合) |
3684×1093×1256 |
5.5 |
3×630~1600kW(三組合) |
3955×1254×1450 |
6.2 |
