產品概述
隨著計算機技術、網絡技術、數據庫技術、自動化技術、傳感器技術、數字視頻技術和現代管理技術的發展，煤礦信息化正向信息擴展、高度集成、綜合應用、自動控制、預測預報、智能決策的方向發展。煤礦井下通信系統是礦井安全防護及生產調度必不可少的設施，是礦井信息化、智能化和安全生產管理的重要組成部分。將無線通信系統技術應用于煤礦企業，提高井下無線通信水平，加快井下通信發展步伐，為煤礦安全生產、提高生產效率、提高企業的管理水平搭建起有效的信息平臺，成為煤礦無線通信發展的重要任務。由于井下環境差，巷道分布多，干擾信號源多，對無線的發展障礙比較大。
礦井5G無線通訊系統是通過運用信息化技術，依據煤礦企業自身的行業特點，建設一套集智能控制、科學管理、多維展現的無線通訊系統平臺，使得設備智能化、信息多維化、控制網絡化，實現數據、語音、圖像等各類信息的空間、時間一體化，計劃、執行一體化，分析、處理一體化，最終實現從“系統集成”到“集成系統”的轉變，達到監、管、控一體化。鑒于大型煤礦開采地質條件復雜、安全隱患多、輔助材料消耗大、不可控因素多、輔助系統多等眾多因素，應著重以安全、生產、效益為核心；以管理為手段；以5G無線通訊系統為根本，輔助企業領導決策，最終構成現代化管理平臺。礦井5G多基站無線通訊系統以煤礦的先進管理理念, 以無人化、少人化煤礦的設計理念，旨在為煤礦的安全生產提供良好的技術條件和保障。
總而言之，隨著煤礦生產自動化和信息化程度的提高，傳統的數據和語音通信，必定不能滿足煤礦安全生產和無線可視多媒體服務的需要。而5G的高帶寬，低時延的特性，能有效滿足大部分煤礦企業的管理應用，因此我司與中國移動達成戰略合作，開發完成由井上公網核心網與井下礦用隔爆型5G中繼器、礦用隔爆型5G控制器與礦用隔爆兼本質安全型5G基站等產品組成的5G無線通信系統，用于建立信息化、自動化、智能化的煤礦安全生產管理系統，全過程對煤礦開采進行礦用5G視頻監控系統來管理，確保煤礦開采安全生產，助力提高煤礦企業的經濟效益和社會效益。
系統功能

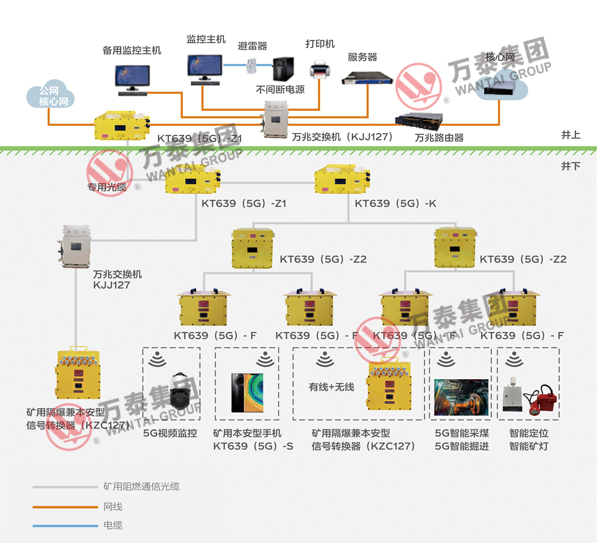

該系統接入運營商網絡，通過運營商傳輸網絡接入基站設備，井下設立若干基站，以無線方式延伸網絡，通過無線通信手段，實現井上井下生產調度管理以及信息交流等功能。 5G 技術的應用，為煤礦智能化、定位監測管理、數字化視頻監控以及各種井下傳感器數據的采集傳輸與綜合處理，提供了一個共用的平臺，為實現語音、定位、視頻、數據的多網合一，以及生產調度、應急救援、安全監控、礦企管理提供了良好的應用基礎。該套系統由井下礦用隔爆型中繼器Z1、礦用隔爆型基站控制器、礦用隔爆型中繼器 Z2 、礦用隔爆型基站、礦用隔爆型直流穩壓電源、調度臺等設備組成。
系統特點
1、公網、專網共用一套基站系統，配置簡單、調試方便、節約成本。
2、支持有線、 5G 、 WIFI6 等高清攝像頭連接，實現井下視頻回傳、安全監控等管理應用。
3、獨有的 AR 眼鏡配置，極大改善井下檢修過程無法有效監管，現場巡檢任務機械繁瑣，專家支持無法有效保障等行業痛點。
4、系統配置高、中、低多款 5G 礦用本安型手機，輕松實現井下拍照、攝像、錄音、應急調度與音、視頻等通訊應用。
5、系統基站采用全光纜連接，可就近接入環網，也可自組環網（萬兆接入），與競品相比，基站體積更小，重量更輕。
KT639（5G）礦用無線通信系統網絡設備介紹

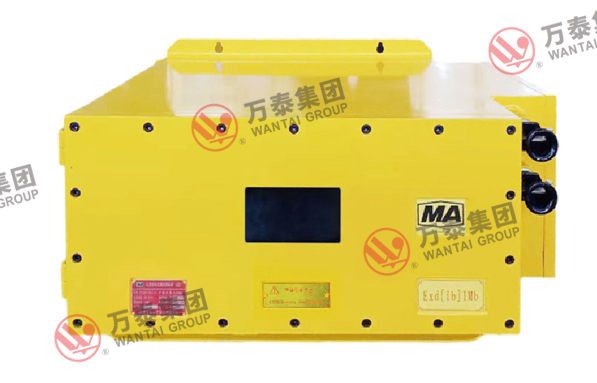

KT639（5G）-Z1礦用隔爆型中繼器
PTN：以分組業務為核心并支持多業務提供,實現 面向連接的分組轉發和傳送功能。
中繼器總體結構由數據平面、中繼平面、管理平面組成。
支持電信級以太網、時分復用和IP業務承載。
供電電源：額定電壓：127VAC工作電流：≤8A*2
光發射功率：（-15～0）dbm
尺寸：748*643*313mm
重量：約210 kg
KT639（5G）-K礦用隔爆型基站控制器
BBU:基帶處理單元上下行數據基帶處理，調制、解調、編解碼信號傳輸功能，上聯傳輸，下聯RHUB信令處理、資源管理和操作維護功能1BBU帶4RHUB
供電電源：a）額定電壓：127VAC b）工作電流：≤8A
光發射功率：（-15～0）dbm
尺寸：748*643*313mm
重量：約210kg
T639（5G）-Z2礦用隔爆型中繼器
中繼器Z2配合控制器以及基站使用，用于支持5G覆蓋接收控制器發送的下行數據轉發給各基站，并將多個基站的上行數據轉發給控制器
內置PoE供電電路，通過PoE向基站供電
中繼器Z2主要包括高速接口模塊，CPRI數據處理單元和PoE供電單元
重量：約150 kg
供電電源：輸入電壓：127VAC
尺寸：748*585*260mm
KT639（5G）-F礦用隔爆兼本安型基站
PRRU:射頻拉遠單元，5G信號覆蓋收發基帶數據，實現與BBU的通信天饋射頻信號放大、濾波模數/數模轉換
覆蓋距離：200米（無遮擋）
工作電壓：127VAC
工作頻段：1800MHz/2600MHz
CPRI接口數量 ：1
工作溫度 ：-5°C～＋55°C
相對濕度：5%～95% RH
相對濕度：5%～95% RH
工作氣壓 ：70kPa ～ 106kPa
尺寸：350*250*220mm
重量：約45kg
KZC127（5G）礦用隔爆兼本安型信號轉換器
支持5G 、WIFI6無線網絡，兼容4GLTE全網通4副外接4G/5G天 線 ，2根wifi天線
具有自診斷和故障指示功能；具有電源、工作狀態、通信狀態指示功能
工作電壓：127VAC
千兆光口：
a）接口數量：2路
b）傳輸方式：TCP/IP全雙工（單模1310nm）
c）傳輸速率：1000Mbps
d）光發射功率 ：（ -15～0）dbm
e）最大傳輸距離：10KM
千兆網口：
a）接口數量：8路
b）傳輸方式：TCP/IP全雙工
c）傳輸速率：1000Mbps
尺寸: 360*355*170mm
重量：約20KG
KDW127/48B礦用隔爆型直流穩壓電源
交流輸入電源： 127V/50Hz
額定輸出功率： 800W
額定輸出電壓： 直流48±10%V
額定工作電流： 16A
備用電源功能交流電停電時，備用電池立即自動投入工作
備 用 電 源 采 用 每 組 1 5 節140000mAh鎳氫電池串聯，每節電池容量1.2 V/14 Ah ，4組電池組，共72V/14AH電池組組成
轉換時間：≤10ms
尺寸：498*265*220mm
重量：約150kg
KT639（5G）礦用無線通信系統應用設備介紹
KT639(5G)-S礦用本安型手機
攝像頭像素：4000萬像素+4000萬像素+800萬像素
分辨率：FHD+2400x1176像素
額定工作電壓：DC 3.7V
屏幕材質：AMLED
屏幕尺寸：6.55英寸
網絡制式：全網通，支持4G、5G網絡
重量：185g
尺寸：158.1×73.1×8.8mm
內存：8+128G
擴展存儲 : NM存儲卡，最大支持256GB
電池容量：2000mAh
支持NFC
WIFI：雙頻wifi，支持wifi6
KT639(5G)-S1礦用本安型手機
攝像頭像素：4800萬像素+800萬像素+200萬像素+200萬像素
分辨率：FHD+ 2400x1080像素
額定工作電壓：DC 3.7V
屏幕材質：OLED
屏幕尺寸：6.55英寸
網絡制式：全網通，支持4G、5G網絡
重量：185g
手機尺寸：160x75.4x8.6mm
內存：8+128G
擴展存儲 : NM存儲卡，最大支持256GB
電池容量：2000mAh
支持NFC
WIFI：雙頻wifi，支持wifi6
KT639(5G)-S2礦用本安型手機
像素：400萬像素+2000萬像素
拍攝特色：自動對焦，人臉識別，連拍功能，HDR
額定工作電壓：DC 3.7V
電池容量：2000mAh
WIFI（ WLAN）：支 持 wifi，2.4G/5G雙頻
IEEE 802.11a/b/g/n/ac/ax
定 位 系 統 ：支持GPS ，GLONASS，北斗，Galileo，
屏幕類型：升降全面屏，多點觸摸，電容屏
屏幕尺寸：6.67英寸
屏幕分辨率：2400×1080 FHD+
屏幕材質：AMOLED
網絡制式：支持4G、5G網絡
重量：213g 內存：8+128G
尺寸：163.3×75.4×9.1mm
礦用本安型5G/WIFI6攝像儀
像素：800萬/1200萬像素
鏡頭：2.8-12mm@F1.2
傳感器類型：1/1.8”Progressive Scan CMOS
日夜轉換方式：ICR紅外濾片式
額定工作電壓：DC 12V
支持5G/WIFI6無線通訊
支持異常偵測、人臉抓拍、智能補光
支持道路監控、Smart事件、過線計數、智能報警
礦用本安型AR眼鏡
行業首款頭（盔）戴式混合現實AR眼鏡
雙目衍射光波導顯示技術
5G、WIFI6、藍牙通信模組
全語音操控，解放雙手
數字化運維檢修
智慧巡檢
遠程專家協作
Ai識別
智能測溫
典型應用場景
虛擬交互
實時控制
遠程協同運維
巡檢和安防
生產遠程實時控制：
5G 低延時的特性為生產實時性控制難題的解決提供了基礎支撐，基于 5G 的井上全功能的遠程控制將會實現。
井下遠程協同運維：
未來井下裝備的智能化程度會越來越高，系統也愈加復雜，傳統的維修工人已難以獨立完成維修工作，需借助遠程專家協助完成?，F(xiàn)場的音視頻信息可通過 5G 網絡傳輸至遠端，相關的虛擬模型也可虛擬至現場設備上，通過虛擬現實技術可實現專家與現場工人同樣的視場和操作，甚至還可以用機器人代替人在井下完成維修。
基于 5G 的虛擬交互應用：
虛擬現實(VR)與增強現實( AR) 是能夠徹底顛覆傳統人機交互內容的變革性技術，在煤礦的應用未來可期。其應用可分為3個階段：①主要用于三維建模和虛擬展示，如現在的裸眼3D等技術，其基本需求為 20 Mbps帶寬 +50 ms延時。②主要用于互動模擬和可視化設計等，如多人井下培訓系統，其基本需求為 40 Mbps 帶寬+20 ms延時。③主要用于混合現實、云端實時渲染和虛實融合操控，如虛擬開采、協同運維等，其基本需求為100 Mbps ~ 10Gbps 帶寬+2 ms 延時要求，需 5G 或更先進技術才可滿足。
井下巡檢和安防：
基于 5G 的定位、高速數據傳輸和端端物聯將助力實現井下的高效巡檢和安防。 通過這一網絡可實時定位井下的裝備和人員，可實時傳輸和共享井下的安全信息，智能終端的主動推送功能自動識別其他移動終端設備并按需推送相關信息，實現井下信息的泛在感知和共享。 相較于傳統的數據上傳下發的利用方式，5G 模式下的數據利用更高效、延時更短、可靠性更高、經濟性更好。
