KXJ127(A)礦用隔爆兼本質安全型控制器
KXH127(A)礦用隔爆兼本質安全型語言聲光信號器
一、用途

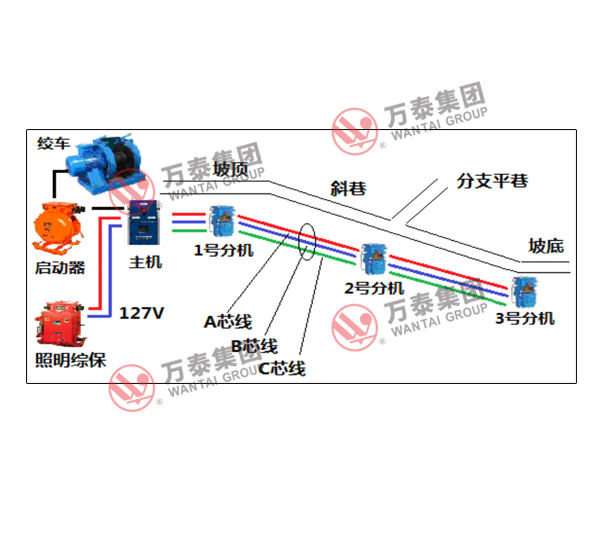

這套設備由主機和分機組成。(標配一臺主機,3臺分機)。主機為KXJ127(A)礦用隔爆兼本質安全型控制器(簡稱:主機或控制器)。分機為KXH127(A)礦用隔爆兼本質安全型語言聲光信號器(簡稱:分機或信號器)。
本套設備適用于含有爆炸性氣體(甲烷)和煤塵的礦井中,主要應用于煤礦井下絞車運輸或帶式運輸?shù)拇螯c信號、對講通訊與控制??刂品绞綖橥ㄟ^授權的主機和分機聯機閉鎖就地控制絞車或其它設備的開停。本裝置通過射頻讀卡認證后才能對裝置進行操作,從而保證了其他人員無法任意啟動設備,從根本上杜絕了井下作業時的違規操作。
二、特點和功能
1、基于電力線的載波通信,利用電力線傳輸供電的同時傳輸模擬語音和數字信號;
2、主機含有無源射頻讀卡器,可對不同的卡號進行權限設置。只有相應持卡人才有權限操作和設置設備,杜絕越權操作;
3、基于觸摸彩屏的人機交互界面為設備帶來易用性;
4、 依據煤礦安全規程對提升設備的技術要求來設計本設備,可通過在本設備里預設分機為轉發分機來滿足要求;
5、防呆設計,主分機可對打點信號進行顯示和識別對比,屏蔽人為因素造成的操作錯誤,實現閉鎖開車;
6、語音通訊和打點,主分機之間,分機之間可實時全線進行語音通訊和打點;
7、語音播報,在故障、行車等狀態下會自動進行全線的語音播報;
8、主分機都具有緊急停車按鈕,對于斜巷提升系統,在斜巷每個水平布置的分機都可與主機通信進行停車,淘汰舊有的通過打點或喊話來停車;
9、自檢功能,開車前當主機檢測不到分機時(損壞或其它原因)會閉鎖禁止開車。行車中當主機檢測不到分機時(損壞或其它原因)會立即停車;
10、本套設備可對操控設備進行正反轉和停車控制;
11、主機和分機的無源輸出觸點可控制紅綠燈信號設備(如彎道報警器,聲光語音報警器);
12、主機控制器加入硬件看門狗,防止程序跑飛造成的誤動作。

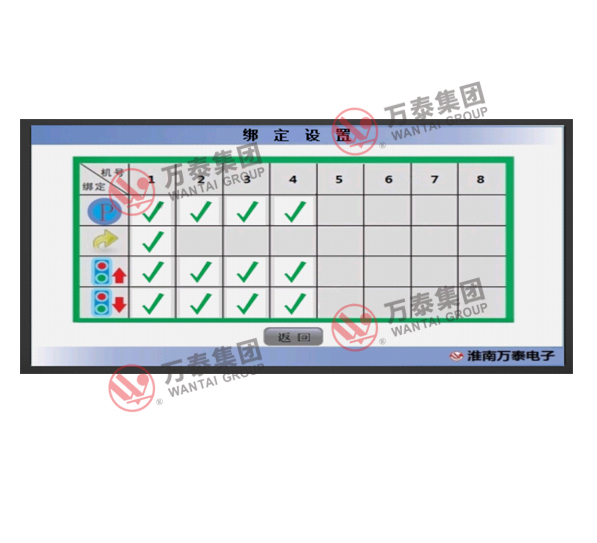

設置界面

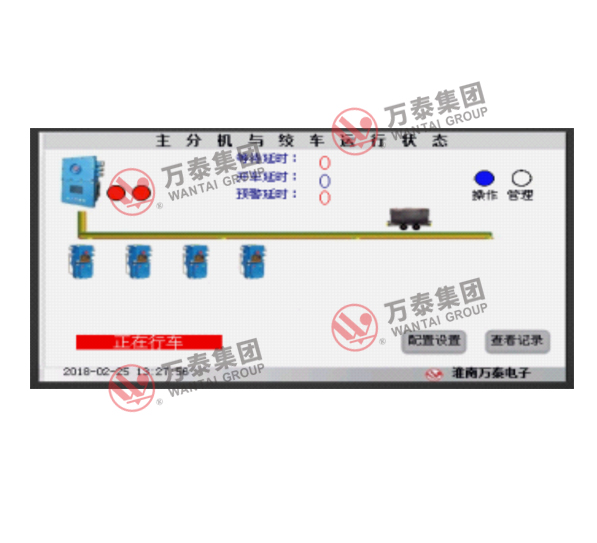

運行界面
三、主要技術參數
1 . KXJ127(A)主機產品主要技術參數
1.1 供電電源
a) 額定工作電壓:AC 127V;
b) 輸入視在功率:≤50VA。
1.2 輸出
3路繼電器輸出:接點容量為AC127V/3A(阻性負載),觸點閉合時接觸電阻不大于0.5Ω。
用于連接絞車等設備遠控線和控制紅綠燈。
1.3 RS485信號(本安)
a) 傳輸路數:1路;
b) 傳輸方式:主從、半雙工、雙極性;
c) 傳輸速率:9.6kbps;
d) 信號電壓峰峰值:3V~12V;
e) 最大傳輸距離:> 2km。
1.4 電聲性能
a) 工作方式:打點與單工對講;
b) 打點音響聲級:不小于85dB(A計權);
c) 載波工作頻率(kHz):168±10;
d) 通話聲級(dB):≥80(A計權,MIC輸入1kHz,200mV時);
e) 話音失真度:≤15%;
f) 最大通信距離: >2km(與分機配合使用使用MYQ-0.3/0.5(1.0~2.5)mm2煤礦用移動輕型橡套軟電纜)。
1.5 無源讀卡距離:0~20mm。
1.6 管理卡:3張
1.7 操作卡:10張
1.8 可帶 KXH127(A)分機數量: 1-8臺。

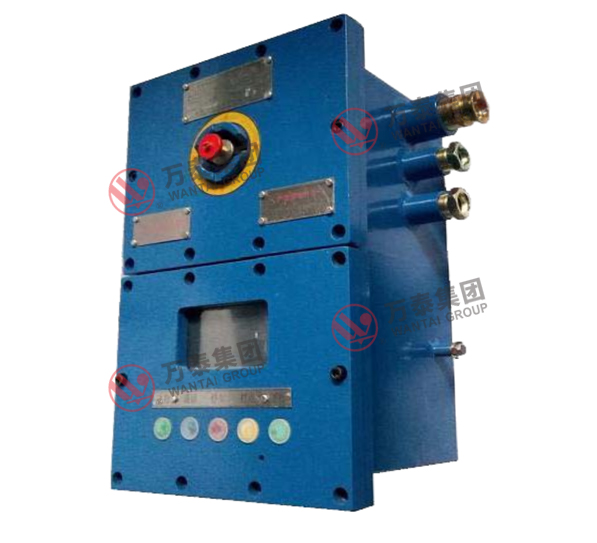

主機為KXJ127(A)礦用隔爆兼本質安全型控制器
2 . KXH127(A)分機產品主要技術參數
2.1 供電電源
a) 額定工作電壓:AC 127V;
b) 輸入視在功率:≤50VA。
2.2 輸入與輸出
1路繼電器輸出:接點容量為AC127V/3A(阻性負載),觸點閉合時接觸電阻不大于0.5Ω。
用于設備的急??刂凭€或控制紅綠燈。
2.3 RS485信號(本安)
a) 傳輸路數:1路;
b) 傳輸方式:主從、半雙工、雙極性;
c) 傳輸速率:9.6kbps;
d) 信號電壓峰峰值:3V~12V;
e) 最大傳輸距離:> 2km。
2.4 電聲性能
a) 工作方式:打點與單工對講;
b) 打點音響聲級:不小于85dB(A計權);
c) 載波工作頻率(kHz):168±10;
d) 通話聲級(dB):≥80(A計權,MIC輸入1kHz,200mV時);
e) 話音失真度:≤15%;
f) 最大通信距離: >2km(與主分機配合使用, 使用MYQ-0.3/0.5(1.0~2.5)mm2煤礦用移動輕型橡套軟電纜)。
g) 聯機容量:8臺;

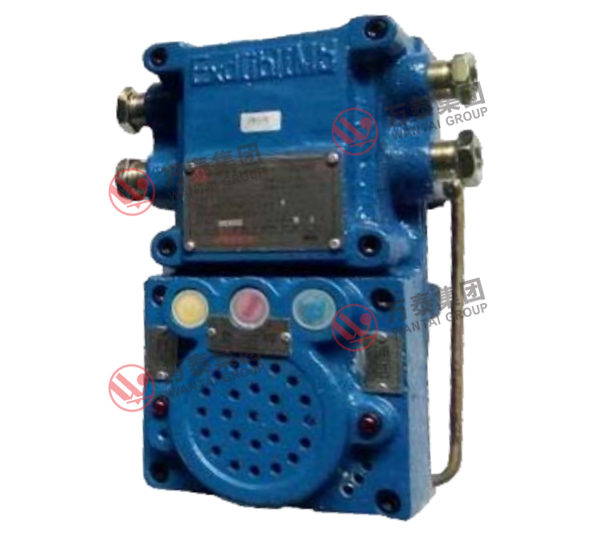

分機為KXH127(A)礦用隔爆兼本質安全型語言聲光信號器
