產品簡介
KYN61-40.5 金屬鎧裝移開式開關柜(以下簡稱開關柜)是三相交流50Hz、額定電壓 40.5kV 單母線和單母線分段系統的戶內成套配電裝置,適用于發電廠、變電所及工礦企業、鐵路運輸、高層建筑的變配電,作接受和分配電能之用,并對電路實行控制、保護和監測等。
柜內主要元器件選用戶內型高壓真空斷路器,它具有外形美觀、體積小巧、操作靈活、電氣性能可靠、使用壽命長、檢修方便、機構免維護等特點。
開關柜結構適應強,主接線方案可達 49 種以上,滿足 IEC 298、GB3906、DL / T404 等標準的要求。
正常使用條件
環境溫度:-25℃~十40℃;
海拔: ≤2000m(超過2000米,需在訂貨時說明);
相對濕度:≤95%(25℃); 地震烈度:≤8度;
安裝環境:無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

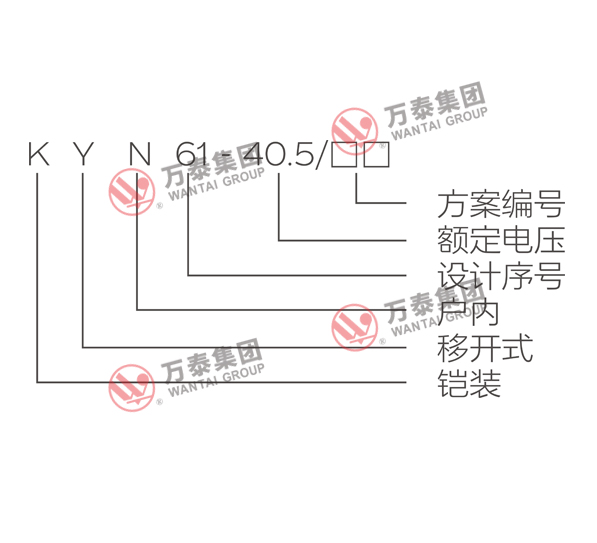

型號構成
產品特點
1、柜體結構采用組裝式,斷路器采用手車中置式結構、體積小,同類斷路器具有互換性;
“五防”功能齊全,運行安全可靠,手車、斷路器、接地開關及柜體后門之間設有防止誤操作的機械聯鎖裝置;
2、在活門推進機構上可加裝掛鎖,防止手車退出柜體時,因非專業人員誤開活門而引發事故;
3、電纜室空間充裕,可連接多根電纜,并可架空出線;
4、所有的操作均能在柜門關閉狀態下進行,外殼防護等級為 IP4X ,手車室門打開防護等級 IP2X;
5、斷路器室、母線室和電纜室上方均設有專用泄壓通道及蓋板。

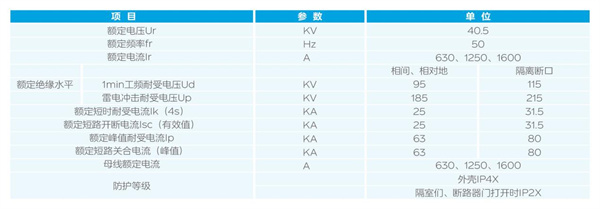

技術參數
