產品簡介
BPG系列高低壓交流變頻器柜是我公司針對洗煤廠、水泥廠、化工企業和港口等通用變頻應用場合開發設計的系列變頻器,是一種集數字式變頻調速裝置、高低壓配電器件、散熱技術、數字顯示通訊技術及防潮防寒技術為一體的高新技術產品。該產品適用于交流50Hz、電機功率5.5KW~2000KW、額定電壓380V、690V、6kV以及10kV等異步電動機或永磁同步電動機重負荷軟起動、軟停車和運行過程控制,其起動、停車、過程控制曲線可設為“S”型曲線、線性曲線、函數曲線等多種曲線形式。
BPG系列高壓交流變頻器是由移相變壓器、功率單元模塊和控制器組成。移相變壓器的副邊繞組分為三組,構成多脈沖整流方式,這種多級移相疊加的整流方式可以大大改善網側的電流波形,使其負載下的網側功率因數接近為1。功率單元是一種單相橋式變換器,為一種交-直-交單相逆變電路,由輸入干式變壓器的副邊供電,經三相全橋整流、濾波電路濾波后由IGBT以PWM進行控制,產生設定的頻率波形,每個功率單元結構完全一致,可以互換。這種功率單元串聯式多電平高壓變頻器輸出波形近似為正弦波,適合應用于任何異步電動機,現階段得到廣泛應用。
本產品應用于煤礦井上、其他礦山、石油和化工等非防爆要求應用場合中電機的軟起動、軟停車和運行過程控制以及節能應用,特別適用于煤礦地面礦區、選煤廠、電廠等非防爆場合絞車、帶式輸送機、刮板運輸機、給煤機、風機、局扇、水泵、壓風機和乳化液泵等設備的變頻調速控制。
二、產品特點
l 起動電流小,對電網沖擊??;
l 起動平滑,速度調節平穩;
l 控制操作簡單;
l 采用模塊化結構,維護便捷;
l 通訊接口豐富;
l 工藝控制調整優化便捷;
l 明顯的節能效應,可實現經濟運行;
l 7/10英寸顯示屏顯示,內設“調試導航系統”和“維修導航系統”,使用戶能自行簡單調試和維修工作;并設置元件“壽命報警監測系統”,當元件接近使用壽命時,發出報警,防止元件壽命損壞時,影響生產;
三、技術參數
額定輸入特性 |
AC380V、AC690V、AC1140V、AC6KV、AC10KV;50Hz~60Hz |
|||
電壓波動:±15% 頻率波動:±10% |
||||
過載能力 |
150% 額定電流60s;200% 額定電流10s; |
|||
額定輸出特性 |
0 ~額定輸入電壓;0~600Hz |
|||
主要控制 |
控制方式 |
轉矩控制、矢量控制或V/F控制 |
||
轉差補償 |
自動轉差補償范圍:0~150% |
|||
加速時間 |
V/F控制:0.5~3000.0s 矢量控制:0.00~3000.0s |
|||
減速時間 |
V/F控制:0.5~3000.0s 矢量控制:0.00~3000.0s |
|||
載波頻率 |
1.0~16.0KHz |
|||
起動轉矩 |
150%~200% |
|||
運行 |
頻率設定 |
數字設定,模擬電流設定、模擬電壓設定,控制面板給定,串行通訊設定 |
||
運行命令給定 |
控制面板給定,外接端子給定,串行通訊給定 |
|||
模擬量電壓輸入 |
0V(-10V)~+10V |
|||
模擬量電流輸入 |
0(4)~20mA |
|||
數字量輸入 |
8路可編程輸入,其中1路可作高速脈沖輸入(HDI1),I/O卡可擴展4路輸入;或多功能8路輸入輸出 |
|||
繼電器輸出 |
繼電器輸出2路 |
|||
顯示 |
顯示屏運行顯示 |
設定頻率,輸出頻率、電流、功率、電動機轉速、負載率、輸入輸出轉矩等 |
||
故障狀態顯示 |
過壓、欠壓、過載、過流數據保護破壞、當前故障狀況、歷史故障等 |
|||
制動 |
制動方式 |
回饋制動(可選) |
直流制動 |
外接電阻制動(可選) |
回饋?zhàn)詣愚D(zhuǎn)矩 |
200% |
20% |
100% |
|
環境 |
應用范圍 |
普通應用場合 |
||
海拔高度 |
海拔高度不超過1000米;海拔高度2000米以下,功率按85%計算;海拔高度3000米以下,功率按75%計算 |
|||
運行環境溫度 |
-10℃~+40℃ |
|||
相對濕度 |
<90%,不允許結露 |
|||
保護功能 |
過載、瞬時斷電、斷相、過壓、欠壓、短路、過流、漏電等 |
|||
冷卻方式 |
強制風冷 |
|||
安裝方式 |
落地式 |

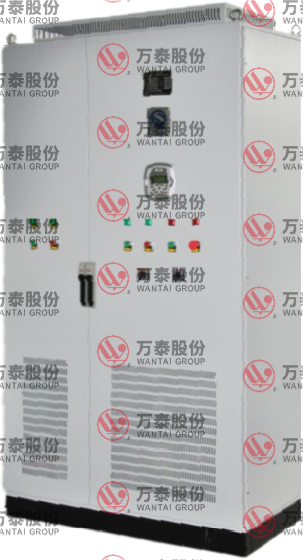

四、產品外形
產品型號規格 |
外形尺寸(長*深*高)(mm) |
重量(噸) |
BPG-30~2000/380(K) |
(500~3000)*(600~1000)*2200 |
0.2~5 |
BPG-30~2000/660(K) |
(500~2000)*(600~1000)*2200 |
0.2~5 |
BPG-30~1120/1140(K) |
(500~1500)*(600~1000)*2200 |
0.3~5 |
BPG-315~2000/6 |
(2000~4000)* 1200*2200 |
1~10 |
BPG-315~2000/10 |
(2000~4600)*1200*2200 |
1~10 |
BPG-315~2000/6K |
(2500~4500)*1200*2200 |
1~10 |
BPG-315~2000/10K |
(2500~5000)*1200*2200 |
1~10 |
